Türü: Doktora
Tez danışmanı: Doç. Dr. İkilem Göcek
Tez eş danışmanı: Prof. Dr. Seyhan Onbaşıoğlu
Öğrencinin adı/soyadı: Işıl Yıldız
Destekleyen kuruluş / Proje bilgisi: Arçelik

Bu tez çalışmasında, farklı lif yapısına sahip kumaşlarda optimum ütüleme koşulları değerlendirilmiştir. Bu amaçla, lif yapılarının moleküler özellikleri dikkate alınarak kırışıklık oluşma ve giderme mekanizması analiz edilmiştir. Yapılan deneyler neticesinde buhar jeneratörlü ütüler için uygulanabilecek farklı ütüleme koşulları için tasarım alt yapısından oluşan bir çalışma yapılmıştır.
Kumaşların kırışıklık açılma mekanizmasının analizi için deney düzeneği kurulmuştur. Deney düzeneği başlıca; buhar jeneratörünü ve sıcaklık ayarlama mekanizmasını içermektedir. Buhar jeneratöründen üretilen buhar, ütü taban plakasına gönderilerek ütüleme işlemi yapılmıştır. Ütüleme sırasında ütü taban plakasının ve buhar jeneratörünün sıcaklık dağılımları ölçülüp analiz edilmiştir. Buhar jeneratörünün ısıtıcı sıcaklığı ile ütü taban plakasında bulunan ısıtıcının sıcaklığı, dijital termostat düzeneği ile kontrollü bir şekilde istenen sıcaklıklarda ayarlanabilmiştir.

Yapılan testler ile ipek ve yün benzeri liflerde camsı geçiş sıcaklığına ulaşıldığı durumda kırışıklık açılmasının en fazla gerçekleştiği görülmüştür. Diğer yandan; viskon, pamuk/polyester ve polyester gibi liflerde ise her ütüleme koşulunda kırışıklıklar en yüksek seviyede açılabilmiştir. Pamuk ve keten gibi liflerde ise daha fazla ütüleme süresi gerektiği anlaşılmıştır.



Türü: Doktora

Tez Danışmanı: Prof. Dr. Hale Karakaş
Öğrencinin Adı Soyadı: Zarife Barbak
Destekleyen Kuruluş/ Proje Bilgisi: İstanbul Teknik Üniversitesi İTÜ BAP Projesi, Dermal İlaç Salımı Amaçlı Nanolif Üretimi ve Karakterizasyonu  No: 39605

Özet

Nanoliflerin yüksek gözenekli yapılar olması, onlara yüksek yüzey alanı sağlamakta böylelikle ilaç moleküllerinin matristen dış ortama difüzyonuna izin verilmektedir. İlaç moleküllerinin lif içerisinde stabilizasyonu ile erken ve hızlı salınım önlenerek kontrollü ilaç salınımı gerçekleşebilmektedir. Ayrıca nanolifler ilaçların vücut içi biyoyararlanımını artırmaktadır bu yüzden biyoyararlanımı düşük ilaçlar için de oldukça elverişli taşıyıcılardır.

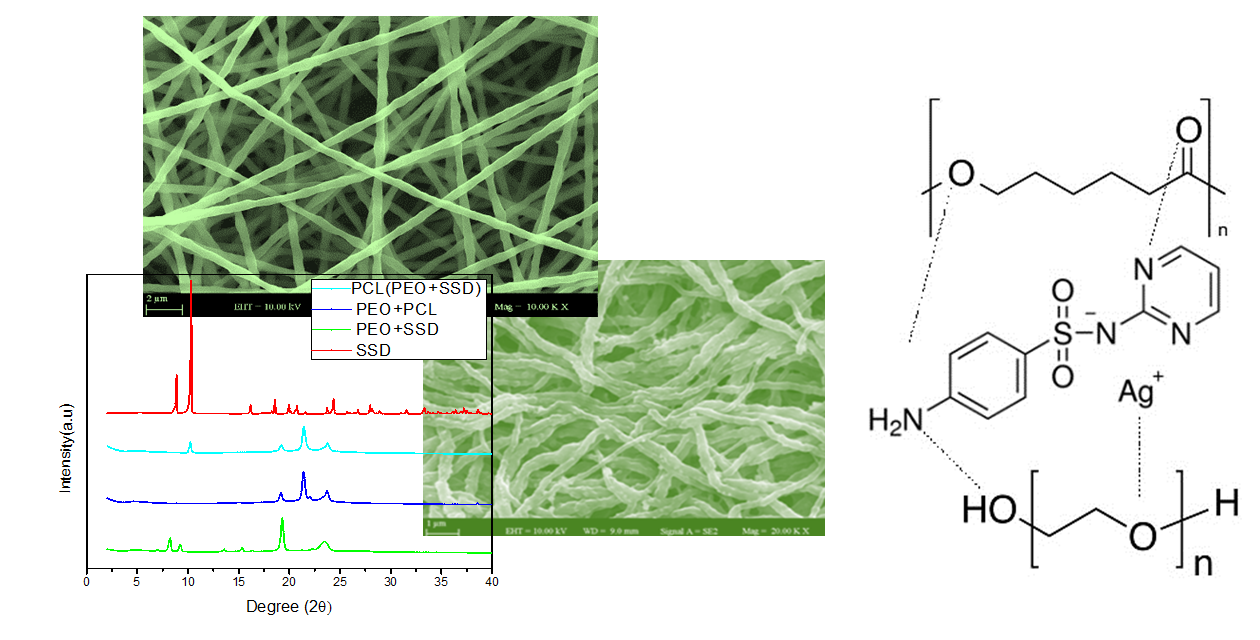

Bu tez kapsamında, elektroüretim yöntemi ile elde edilmiş nanoliflerin avantajlarını kullanarak gümüşsülfadiazin (GSD) yüklü yeni bir topikal ilaç salım sistemi elde edilmiştir. GSD'nin çözünürlüğünde, etkin ilaç salımında ve ilaç yükleme veriminde artış sağlamak için GSD içeren PCL/PEO ve PLA/PEO kompozit nanofiber taşıyıcıları elektroüretim yöntemi ile üretilmiştir. Bu amaç doğrultusunda öncelikle GSD’nin çözünürlüğünü artırmak için, GSD suda çözünürlüğü yüksek  olan PEO polimer yapısına dahil edilmiştir. Daha sonra ise PEO+GSD çözeltisi, ilaç salım sistemi olarak kullanılacak PCL/(PEO+GSD) ve (PLA/PEO+GSD) kompozit nanolif ve film yüzeylerini elde etmek için PCL ve PLA çözeltileri ile karışım yapılmıştır.
Çalışmada öncelikle elektroüretim ve film üretim parametreleri optimize edilip nanolif ve film yüzeylerinin üretimi gerçekleştirilmiştir. Sonrasında ise üretilen PCL/(PEO+GSD) ve PLA/(PEO+GSD) nanolif ve PCL/(PEO+GSD) film formundaki ilaç salım sistemlerinin karakterizasyon çalışmaları yapılmıştır. Karakterizasyon çalışmaları kapsamında; elektroüretim yöntemi ile oluşturulan nanoliflerin yüzey özelliklerinin incelenmesi ve ortalama lif çaplarının hesaplanması için Taramalı Elektron Mikroskobu (SEM) yöntemi kullanılmıştır.  Üretilen film yüzeylerinin morfolojik karakterizasyonu  ise SEM ve Optik Profilometre ile yapılmıştır.
GSD'nin nanolif yapısındaki stabilitesi, ilaçsız ve ilaç yüklü nanoliflerdeki moleküler etkileşimler, Zayıflatılmış toplam yansımalı Fourier dönüşümlü kızılötesi (FTIR-ATR) Spektroskopisi ile incelenmiştir. GSD yüklü kompozit nanofiberlerin kristal yapısını incelemek için ise X-ışını kırınımı (XRD) çalışması yapılmıştır.
Kompozit nanoliflerin yüzey pürüzlülüğünü belirlemek için Atomik Kuvvet Mikroskobu (AFM) kullanılmıştır. Üretilen nanoliflerin filmlerin yüzey ıslanabilirliğini incelemek için temas açısı ölçümleri yapılmıştır.
İn vitro ilaç salım ortamı ve salım koşulları optimize edilmiş ve kontrollü ilaç salım çalışmaları gerçekleştirilmiştir. Nanolif ve film formülasyonlarının ilaç yükleme verimliliği hesaplanmıştır. GSD yüklü formülasyonlarının GSD ilaç salım mekanizmalarını incelemek için; in vitro salım neticesinde elde edilen ilaç salım profillerine Zero Order, First Order, Higuchi, Hixon Crowell ve Korsmeyer-Peppas kinetik modelleri uygulanmış ve her bir formülasyon için uygun olan kinetik model belirlenmiştir.
Kompozit nanoliflerin gram pozitif Staphylococcus aureus (S. aureus) ve gram negatif Pseudomonas Aeruginosa (P. aeruginosa) Escherichia coli (E.Coli) bakterilerine karşı antibakteriyel aktiviteleri disk difüzyon test methoduna göre araştırılmış ve ticari GSD kremin antibakteriyel etkinliği ile karşılastırılmıştır. Ayrıca, GSD yüklü PCL / PEO ve PLA / PEO nanofiberlerin antibakteriyel aktivitesi  kantitatif duyarlık testleri ile MIC ve MBC değerleri belirlenerek de  incelenmiştir.
Kompozit nanoliflerin stabilite çalışmaları 3 ve 6 aylık periyotlarla yapılmıştır. Nanolif örnekleri, nanolif formülasyonlarının stabilitesini değerlendirmek için hem buzdolabı koşullarında (+4ºC) hem de oda koşullarında (25ºC ±2 ve% 65 ±2ºC bağıl nem) muhafaza edilmiştir. Stabilite testleri; ilaç yükleme miktarının hesaplanması, UV absorpsiyon ölçümleri ile kümülatif ilaç salımının belirlenmesi ve SEM analizi ile yüzey morfolojisinin analiz edilmesi  yöntemleri ile gerçekleştirilmiştir.
Son olarak,  ilaç içeren ve içermeyen PCL / PEO ve PLA / PEO nanoliflerin sitotoksisite çalışmaları, hücre canlılık testi (MTT testi) kullanılarak yapılmıştır.



Türü: Doktora
Tez Danışmanı: Prof. Dr. Hale Karakaş
Öğrencinin Adı Soyadı: Havva Başkan
Destekleyen Kuruluş / Proje bilgisi: ITU BAP (Proje No: MDK-2018-41127), TÜBİTAK 2211-A, TÜBİTAK 2214-A

Özet

Bu tez kapsamında, metal (gümüş) ve metaloksit (demir (III) oksit (Fe₃O₄) ve alüminyum oksit (Al₂O₃)) nanopartikül içeren özgün polimerlerden elde edilen nanolif yüzeyinin oluşturulması ve elde edilen fonksiyonel nanoliflerin medikal uygulamalarda kullanılması hedeflenmiştir.

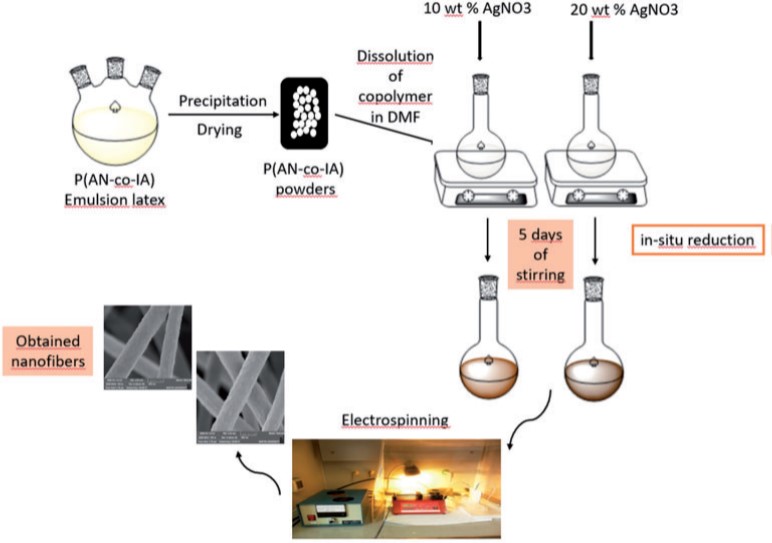

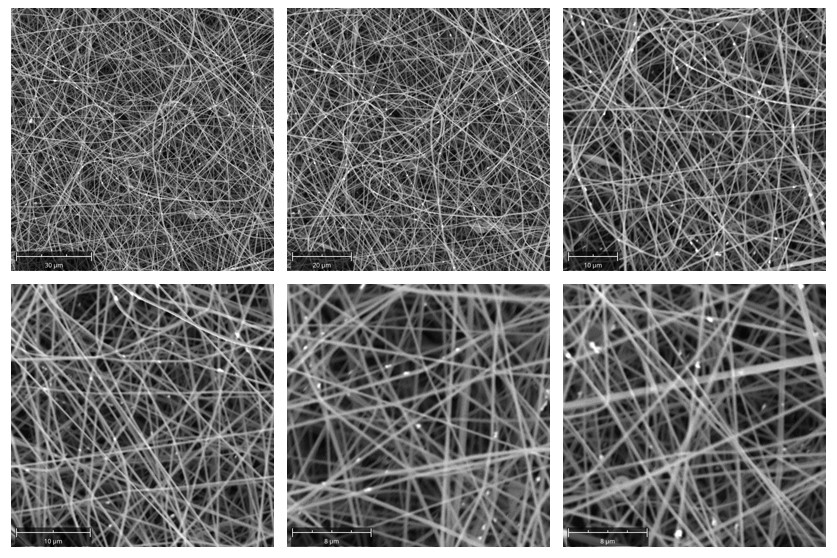

Poli (akrilonitril-ko-itakonik asit) kopolimeri emülsiyon polimerizasyonu ile sentezlenmiştir. P P(AN-ko-IA) kopolimer matrisi ile metaloksit nanopartiküllerinin entegrasyonu, nanopartiküllerin çözelti içerisinde dispersiyonu ve hem geleneksel hem de koaksiyel elektroeğirme ile nanolif eldesi gerçekleştirilmiştir. Ayrıca; gümüş nanopartiküllerinin P(AN-ko-IA) kopolimer matrisi varlığında in-situ sentezi ve nanolif eldesi, gümüş nanopartiküllerinin özgün PHA tabanlı nanolif yapısı üzerinde depozisyonu gerçekleştirilmiştir. Bunlara ilaveten; gümüş nanopartiküllerinin iletken monomerler aracılığı ile sentezlenmesi ve koaksiyel elektroeğirme ile P(AN-ko-IA)/AgPPy nanoliflerinin eldesi tamamlanmıştır.

Detaylı morfolojik, spektroskopik, termal ve biyolojik analizleri başarı ile tamamlanan nanoliflerin yara örtüsü, doku mühendisliği gibi uygulamalar başta olmak üzere antibakteriyellik ve antimikrobiyellik istenen uygulamalarda etkin bir şekilde bir kullanılabileceği gösterilmiştir.

Türü: Yüksek Lisans
Tez danışmanı: Doç. Dr. Nazan Okur
Öğrencinin adı/soyadı: Mustafa Ç. Yurdanakul
Destekleyen kuruluş / Proje bilgisi: İTÜ BAP (Proje no: MYL-2018-41882)

Özet

Günlük hayatımızda trafik ve çalışma alanımızda ve evlerimizde bulunan teknolojik cihazlar gürültüye neden olmaktadır. Bu gürültü insanları, psikolojik olarak büyük ölçüde etkilemekte ve bu da yaşam kalitesini düşmektedir. Bulunulan ortamın konfor seviyesini artırmak ya da dış çevreyi olumsuz anlamda etkilememek amacıyla sesin azaltılması önem taşımaktadır. Bu amaçla  kullanılan tekstil malzemelerinin ve tekstil malzemelerinden üretilmiş kompozit malzemelerin önemi artmaktadır.

Akustik yalıtım için kumaş takviyeli katmanlı hibrit bir kompozit malzemenin geliştirilmesi hedeflenen bu çalışmada cam karbon jüt ve keten kumaşlardan kompozit yapılar oluşturulmuştur. İdeal kalınlıktaki kompozit malzemelerin üretimleri vakum infüzyon tekniği kullanılarak gerçekleştirilmiştir. Üretilen bu kompozit malzemelerin bir boşluklu kumaş yapısı ile bir araya getirilmesiyle oluşturulan katmanlı hibrit kompozit malzeme yapılarının ses absorbsiyon özellikleri incelenmiştir. Keten ve jüt malzemelerin, boşluklu kumaş ile oluşturulan malzemelerde ses absorbsiyon katsayılarının yapısında cam ve karbon malzemelerinde olduğu yapılar kadar iyi performans ortaya koyduğu gözlemlenmiştir.

Türü: Yüksek Lisans
Tez danışmanı: Prof. Dr. Gülay Özcan
Öğrencinin adı/soyadı: Erkan Bekiroğlu
Destekleyen kuruluş / Proje bilgisi: -

Özet

Parça boyama işlemi sonrası Viskon/PET karışımlı giysilerin yüzeyinde oluşan boncuklanma probleminin araştırılması amacıyla, Viskon/PET karışımı ring ipliğin karışım oranı, iplik büküm katsayısı, bu ipliklerle elde edilen örme kumaşların ön terbiye, boyama ve bitim işlemlerinin boncuklanma üzerine etkisi incelenmiştir. Tez çalışması kapsamında, Viskon/PET’in 5 farklı karışım oranında kullanıldığı ve α_e değerleri 3,00-3,54 arasında değişen toplam 5 farklı tipte ring iplikleri üretilmiştir. Üretilen ipliklerle, açık en yuvarlak örme makinasında her biri 10 kg olacak şekilde, % 80/20, 50/50, 33/67 Viskon/PET karışımı 3 tip kumaş ve kontrol amaçlı %100 Viskon ve %100 PET iplikten yapılan örme kumaşlar üretilmiştir. Farklı karışım oranlarındaki ipliklerden örülen süprem kumaşlara 20 farklı işlem uygulanarak toplamda 100 adet numune üretilmiştir. Kumaşlar, açık en olarak ön terbiye işlemlerinden geçirilmiştir. Ardından birer metre boyutlarında kesilerek parça boyama makinasında üç farklı boya konsantrasyonunda hazırlanan boyama reçeteleriyle boyandıktan sonra biyo-parlatma işlemi ve son olarak 3 farklı reçete ile bitim işlemlerine tabi tutulmuştur.

Türü: Yüksek Lisans
Tez danışmanı: Prof. Dr. Hale Karakaş
Öğrencinin adı/soyadı: Berna Şensu
Destekleyen kuruluş / Proje bilgisi: Erasmus kapsamında Ghent Üniversitesi ile işbirliği

Özet

Günümüzde Dünya Sağlık Örgütü’nün 2016’daki raporlarına göre dünyada 17.9 milyon insanın kardiyovasküler hastalıklar nedeniyle hayatını kaybettiği bilinmektedir. 23.6 milyon insanın ise 2030 yılına kadar kardiyovasküler hastalıklar nedeniyle hayatını kaybedeceği ön görülmektedir.  Ayrıca kardiyovasküler problemlerden biri olan koroner arter hastalıkları dünyadaki ölümlerin öncü sebebidir.  Koroner arter baypas ameliyatları bu hastalıkların tedavi edilmesinde önde gelen metotlardan bir tanesidir. Bu çalışma kapsamında, alternatif baypas greft üretmek üzere farklı karbon zincir uzunluğunda ve farklı moleküler ağırlıkta Poli (alkilen tereftalat) (PAT) sınıfında polimerler üretilmiştir. PAT’lar üretilen son polimerdeki toksik etkileri azaltmak amacıyla hiçbir katalizör kullanılmaksızın solüsyon polimerizasyonu ile üretilmiştir. Öte yandan, proje kapsamında elde edilen yeni polimerlerle biyolojik kaynaklara duyulan ihtiyacın azaltılması, mekanik olarak dayanıklı ve biyouyumluğu yüksek alternatif malzemelerin üretilmesi hedeflenmiştir. Sonuç olarak, sentezlenen polimerlerden vasküler greft için iskele oluşturmak üzere elektro çekim yöntemi ile lif çapları 280 ile 3600 nanometre arasında değişen porlu yapıda rastgele ve yönlendirilmiş lifler elde edilmiştir.

Türü: Doktora
Tez danışmanı: Prof. Dr. Gülay Özcan

Öğrencinin adı/soyadı: Raziye Atakan
Destekleyen kuruluş / Proje bilgisi: SANTEZ (Proje no: 0080.STZ.2013-1) ve İTÜ BAP (Proje no: 39775)

Özet
Tezde, polimerik yapıda, fosfor-azot sinerjisi içeren yeni bir güç tutusurluk kimyasalı (PVP (PR) P-DCDA), polivinil alkol (PVA), hidrofilik polyester reçinesi (PR), fosforik asit ve disiyandiamid (DCDA) kullanılarak sentezlenmiştir. Geliştirilen bu kimyasal ile %100 polyester, 100% pamuk ve %50/50 pamuk/polyester karışımı kumaşlar emdirme yöntemi ile apre işlemine tabi tutulmuşlardır. Apreli ve apresiz kumaşların güç tutuşurluk özellikleri, termal özellikleri, yüzey morfolojisi ve kimyasal yapısı sırasıyla dikey yanma testi, LOI, DSC, TGA, SEM ve FTIR ile incelenmiştir. Elde edilen sonuçlara göre, PVP (PR)-P-DCDA, pamuk, polyester ve pamuk/polyester karışımları için süper bir uygulama kolaylığı ile ekolojik ve kömür oluşumu sağlayan iyi bir güç tutusurluk sistemidir ve bu kimyasal Fire-off EBR ismi ticarileştirilmiştir.

Türü: Doktora
Tez başlığı (DR): UV İle Kürlenebilen Su Bazlı Poliüretan Akrilat Binderlerin Suni Deriye Şablon Baskı Yöntemiyle Uygulanması ve Baskı Yönteminin Geliştirilmesi
Tez Danışmanı: Prof. Dr. Burçak Karagüzel Kayaoğlu
Öğrencinin adı/soyadı: Gülçin Baysal
Destekleyen kuruluş / Proje bilgisi: TÜBİTAK (Proje no: 215M995)

Özet

Mevcut tez çalışmasında UV ile kürlenebilen su bazlı PUA binder içeren pigmentli formülasyonlar geliştirilerek ilk defa şablon baskı metodu ile suni deriye uygulanmıştır. Bu kapsamda hem ticari hem de sentezi yapılan PUA tabanlı bağlayıcılar kullanılarak baskı formülasyonlarının geliştirilmesi ve uygun UV kürleme şartlarının belirlenmesi ile çevre dostu yeni bir yöntemin geliştirilmesi amaçlanmıştır. Bu tez çalışması kapsamında, UV ile kürlenebilen su bazlı PUA binder içeren pigmentli baskı formülasyonlarının suni deri üzerinde şablon baskı metodu ile uygulanabilirliği ilk defa gösterilmiş ve bu sayede yenilikçi bir metot geliştirilmiştir. UV kürleme sisteminin tekstil suni deri baskı sektöründe yaygınlaştırılabilmesi için gerekli olan bilgi birikimine katkı sağlanmıştır. Bu çalışmada elde edilen sonuçların, gelişmekte olan tekstilde UV baskı alanında yapılacak yeni çalışmalara yön vermesi ve su bazlı bağlayıcılar ve UV kürleme teknolojisinin birlikte kullanılmasına dayanan yeni projelerin fikirlerinin oluşumuna katkı sağlayacağı öngörülmektedir.
